“空客” A200列式单排微模块
产品介绍
A200系列是新一代中小型模块化数据中心解决方案,将一体化集成供配电系统、UPS系统、制冷系统、机柜及气流管理、布线、监控管理系统等数据中心基础设备集中在一个或多个封闭式的机柜内,一套机柜即是一个完整的数据中心,当用户设备容量不大,而其数量较多时,A200产品可以采用多个机柜现场并柜安装,可提供更多的IT设备安装空间(最大可支持10柜灵活扩容)。A200单列式模块化数据中心将一排机柜式的数据中心,各子模块工厂预制,现场将子模块拼装即可组成一列的模块化数据中心。

2023年奥门原料免费资料
性能特点
1. 简单易用
² A200整体系统标准模块化结构设计,各个子模块高度通用,子模块工厂预装方式,现场直接拼装,且对场地要求低,设备到场可立即投入使用;
2. 高效节能
² 直流变频机架式空调,空调结构紧凑,提升IT设备的可用空间;
² 冷热通道全封闭,直流变频制冷、高效率UPS,PUE值行业领先;
3. 智能

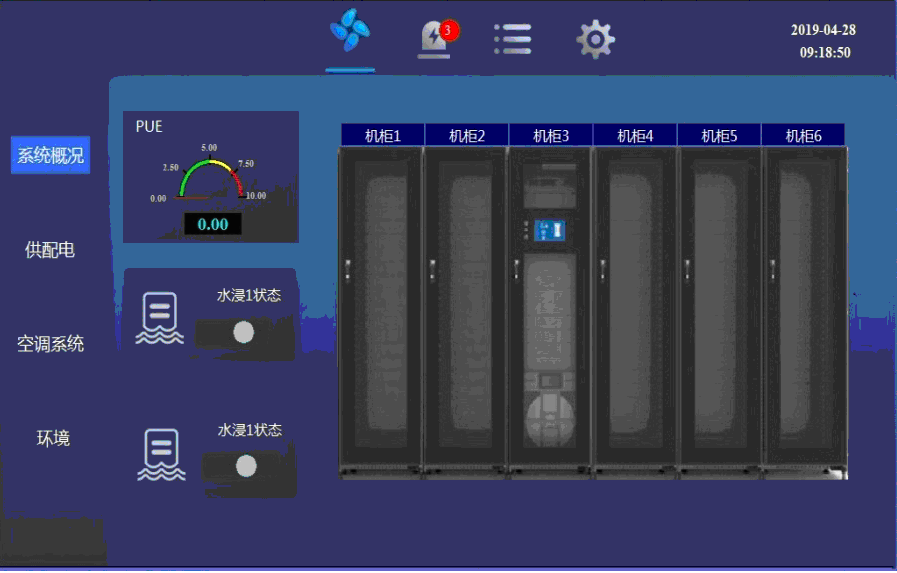

² 内置有监控及管理系统,配备10.1寸工业级触摸显示屏,不仅可直接从显示屏读取供配电、空调、温度、UPS等各项参数,而且可以远程监控A200内各项运行参数,并可通过网络接入上级监控平台,多网点集中监控,高效管理;
4. 柜体规格
² 封闭冷热通道单柜体规格600x1400x2000mm不含脚轮及调节地脚,前玻璃门,后钣金门,支持高温自动弹门,利于IT设备自然散热, 支持10个柜位自由扩容;
5. 供配电系统
² UPS容量:可选择10、20、25、30、45kVAUPS,后备时间可根据实际需求配置;
² 配电容量:内置精密配电模块,满足市电主输入、UPS开关、空调、照明、PDU开关等配置,支持每个开关的全电量监控功能,带485通讯标准Modbus协议;
6. 制冷系统
² 制冷量:可选配5kW(5U)/6kW(8U)10KW(10U)机架式空调 ;
应用领域


2023年奥门原料免费资料

技术规格
名称 功能描述 功能描述 功能描述 功能描述
型号 A200R3-10K A200R4-15K A200R6-20K A200R8-25K
气流组织 全封闭式(冷,热通道均封闭)前钢化玻璃门﹑后钣金门 全封闭式(冷,热通道均封闭)前钢化玻璃门﹑后钣金门 全封闭式(冷,热通道均封闭)前钢化玻璃门﹑后钣金门 全封闭式(冷,热通道均封闭)前钢化玻璃门﹑后钣金门
精密空调 6kW机架式空调1台或N+1 6kW机架式空调1台或N+1 10kW机架式空调1台或N+1 10kW机架式空调1台或N+1
UPS 10KVA机架式UPS 15KVA机架式UPS 20KVA机架式UPS 25KVA机架式UPS
电池 15分钟,内置安装或外置式安装 15分钟,内置安装或外置式安装 15分钟,内置安装或外置式安装 15分钟,内置安装或外置式安装
配电模块 配电模块带UPS、空调、PDU的供配电开关,带全电量检测,支持485通讯并上传至监控主机,(支持容量63A-100A) 配电模块,带UPS、空调、PDU的供配电开关,带全电量检测,支持485通讯并上传至监控主机。(支持容量63A-100A) 配电模块,带UPS、空调、PDU的供配电开关,带全电量检测,支持485通讯并上传至监控主机。(支持容量63A-125A) 配电模块,带UPS、空调、PDU的供配电开关,带全电量检测,支持485通讯并上传至监控主机。(支持容量63A-125A)
PDU 32A接线盒输入,16口PDU输出国标三插10A*16+国标16A*4,不含电缆 32A接线盒输入,16口PDU输出国标三插10A*16+国标16A*4,不含电缆 32A接线盒输入,16口PDU输出国标三插10A*16+国标16A*4,不含电缆 32A接线盒输入,16口PDU输出国标三插10A*16+国标16A*4,不含电缆
监控系统 配置1套10英寸触控屏(含UPS、配电、温湿度、空调、烟感、漏水等监控) 配置1套10英寸触控屏(含UPS、配电、温湿度、空调、烟感、漏水等监控) 配置1套10英寸触控屏(含UPS、配电、温湿度、空调、烟感、漏水等监控) 配置1套10英寸触控屏(含UPS、配电、温湿度、空调、烟感、漏水等监控)
报警形式 声光报警和短信报警 声光报警和短信报警 声光报警和短信报警 声光报警和短信报警
柜休规格 600*1400*2000mm(单柜规格) 600*1400*2000mm(单柜规格) 600*1400*2000mm(单柜规格) 600*1400*2000mm(单柜规格)
组合方式  1台基础柜+2台扩展柜 1台基础柜+3台扩展柜 1台基础柜+5台扩展柜 1台基础柜+7台扩展柜
颜色 黑色RAL9004 黑色RAL9004 黑色RAL9004 黑色RAL9004

平面布置图

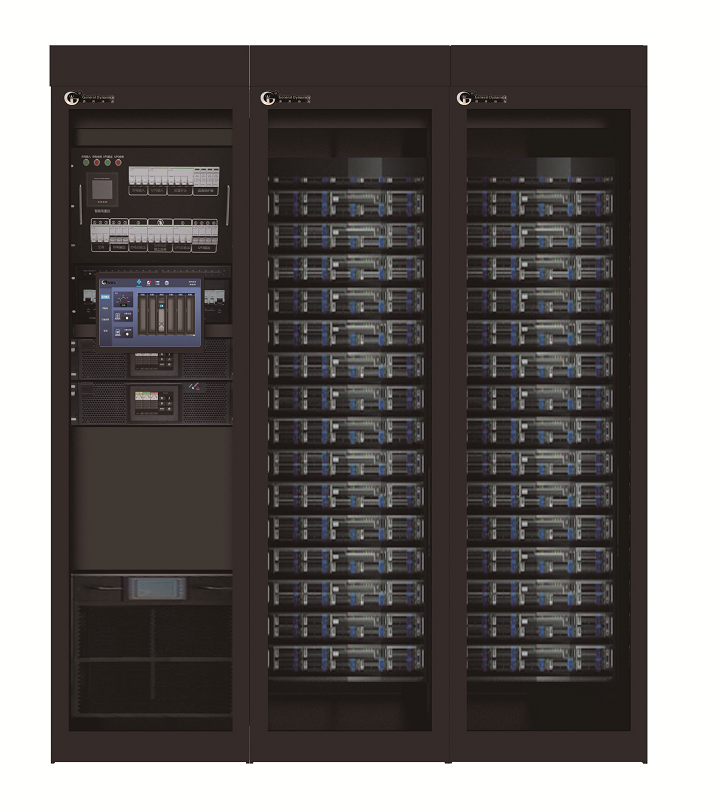

A200R3示意图
2023年奥门原料免费资料

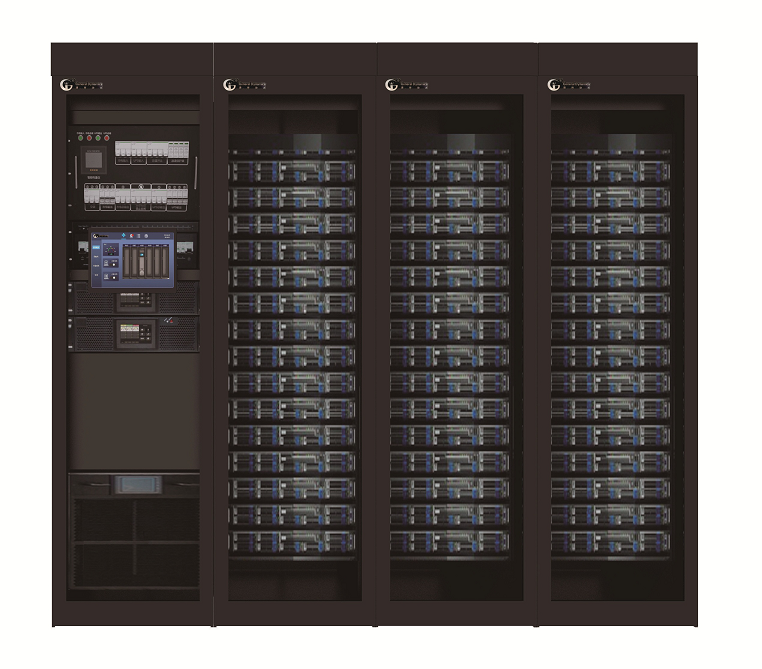

A200R4示意图
2023年奥门原料免费资料

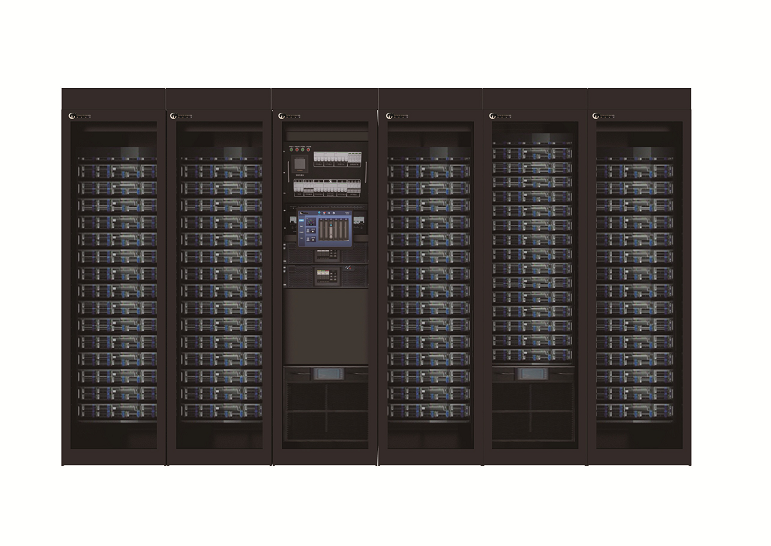

A200R6示意图
2023年奥门原料免费资料
A200R8示意图
2023年奥门原料免费资料
